substrat céramique d'alumine métallisé
Oxyde d'aluminium substrat métallisé substrat en céramique DBC DPC traité Oxyde d'aluminium substrat métallisé substrat en céramique DBC DPC traité Oxyde d'aluminium substrat métallisé substrat en céramique DBC DPC traité Oxyde d'aluminium substrat métallisé substrat en céramique DBC DPC traité

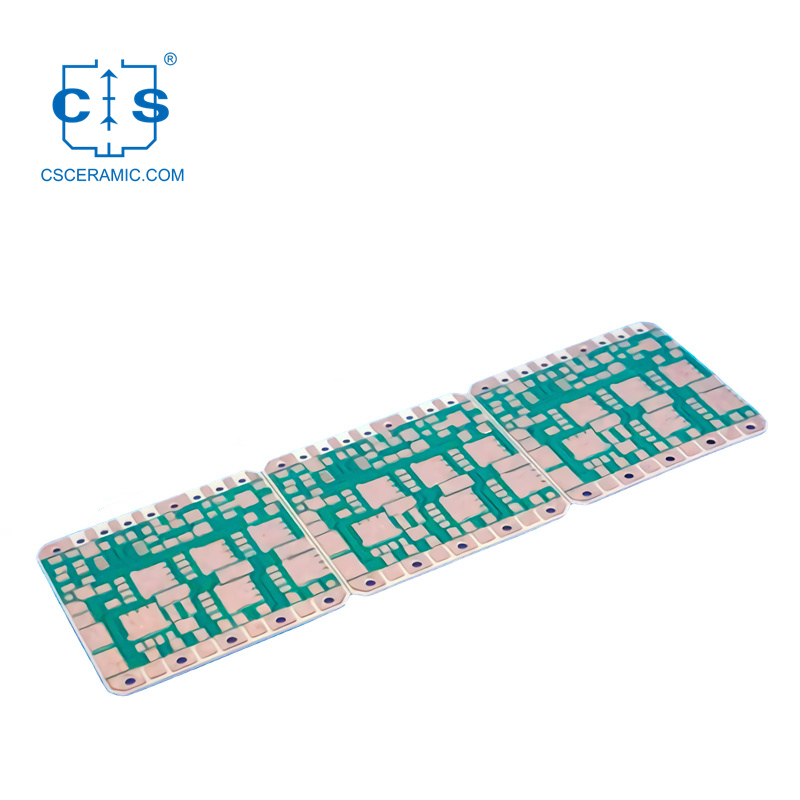

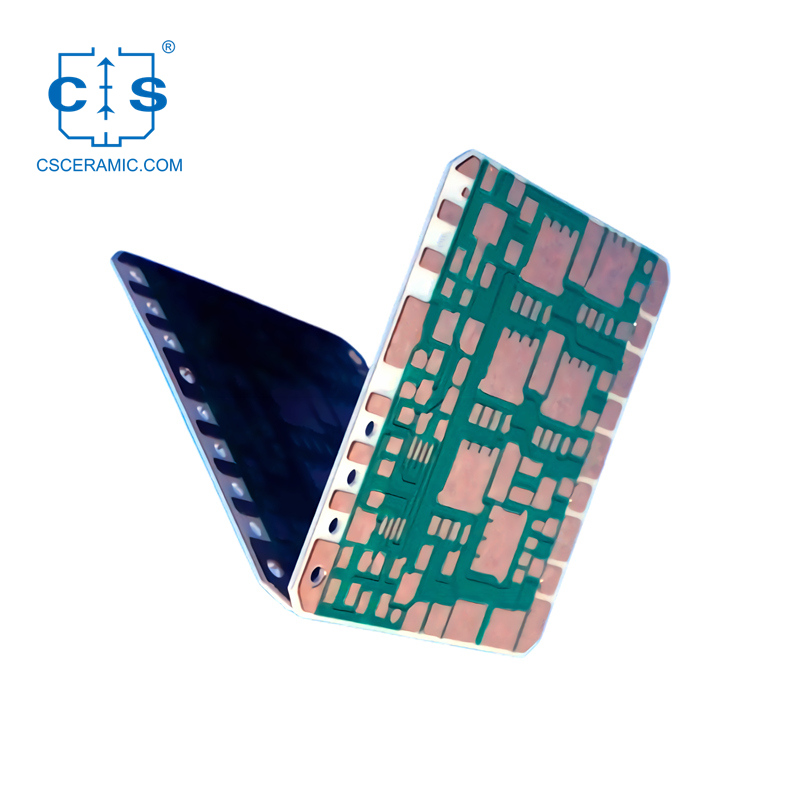

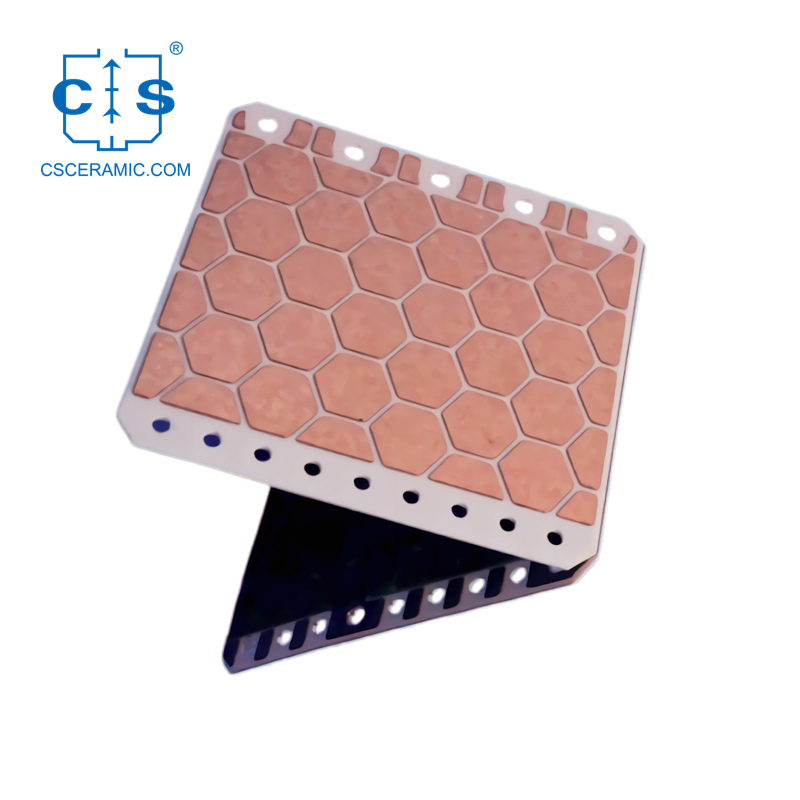

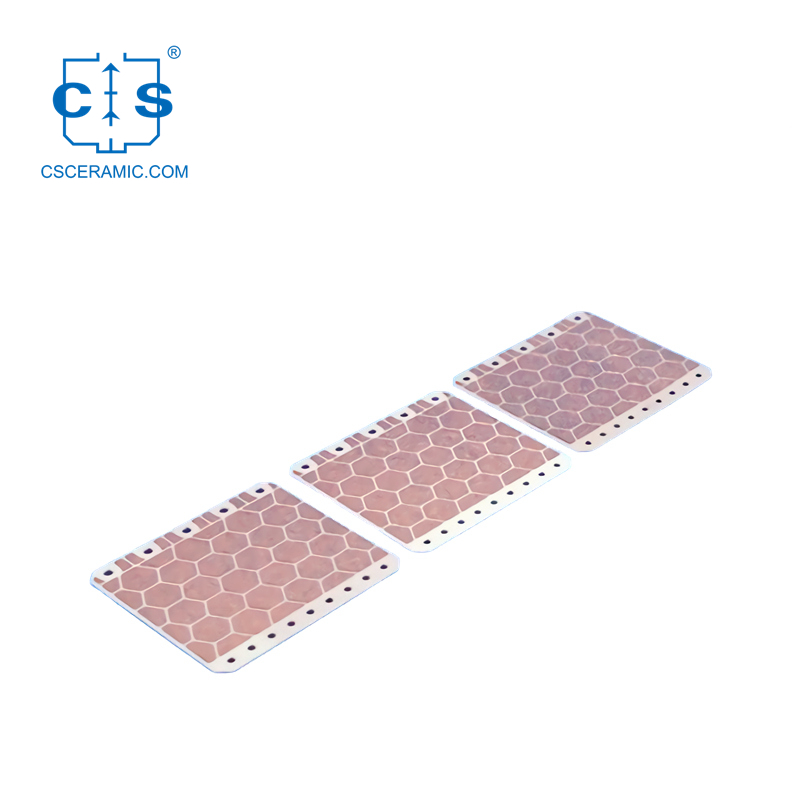

Oxyde d'aluminium substrat métallisé substrat en céramique DBC DPC traité

Les substrats métallisés en céramique d'alumine sont des plaques céramiques recouvertes de cuivre présentant une conductivité électrique, une conductivité thermique et des propriétés d'isolation élevées, formées par la métallisation de substrats en céramique d'alumine avec du cuivre.

  • numéro d\'article :

    CS-DBC-C001

  • Material : Alumina ceramic

Contacter maintenant catalogue
  • la description
Avantages du substrat métallisé à l'alumine


1. Le coefficient de dilatation thermique des substrats métallisés en alumine DBC DPC est proche de celui des puces de silicium, éliminant le besoin de couches de transition telles que les feuilles de Mo, réduisant ainsi les coûts de matériaux et de traitement.

2. Les substrats en céramique d'alumine DBC DPC réduisent le nombre de couches de soudure, simplifient l'emballage et l'assemblage, réduisent la résistance thermique, minimisent les vides et améliorent le rendement du produit.

3. Les substrats en céramique d'alumine métallisée présentent une excellente conductivité thermique et une capacité de transport de courant élevée, permettant un conditionnement compact des puces, augmentant considérablement la densité de puissance et améliorant la fiabilité des systèmes et des dispositifs.


Applications du substrat métallisé en alumine

Les substrats métallisés à l'alumine peuvent être appliqués dans l'électronique automobile, l'aérospatiale, les panneaux solaires, les équipements de communication, les dispositifs laser et d'autres domaines.

Il sert non seulement de plaques de support pour supporter les composants, mais fonctionne également comme matériau de dissipation thermique et d'isolation. De plus, ils permettent l’interconnexion des circuits intercouches, obtenant ainsi des performances électriques supérieures. Ils sont largement utilisés dans l'électronique automobile, les capteurs, les modules d'alimentation, les alimentations à découpage haute fréquence, les relais, les modules de communication, les modules LED et d'autres applications.


Tableau des tailles pour le substrat métallisé à l'alumine


Substrat métallisé en alumine rectangulaire
Numéro d'article Longueur (mm) Largeur (mm) Épaisseur (mm) Épaisseur de la feuille de cuivre (mm) Épaisseur du revêtement de cuivre (mm) Pureté (%)
CS-DBC-C001 10 5 0,25 0,1-0,6 0,075-0,1 96-99,7
CS-DBC-C002 18 11 0,25 0,1-0,6 0,075-0,1 96-99,7
CS-DBC-C003 20 15 0,38 0,1-0,6 0,075-0,1 96-99,7
CS-DBC-C004 28 9 0,635 0,1-0,6 0,075-0,1 96-99,7
CS-DBC-C005 32 24 0,55 0,1-0,6 0,075-0,1 96-99,7
CS-DBC-C006 55 30 6 0,1-0,6 0,035 96
CS-DBC-C007 70 52 0,76 0,1-0,6 0,075-0,1 96-99,7
CS-DBC-C008 84 35 1 0,1-0,6 0,075-0,1 96-99,7
CS-DBC-C009 103 90 0,635 0,1-0,6 0,075-0,1 96-99,7
CS-DBC-C010 127 105 2 0,1-0,6 0,075-0,1 96-99,7
CS-DBC-C011 156 84 3 0,1-0,6 0,075-0,1 96-99,7
CS-DBC-C012 178 138 5 0,1-0,6 0,075-0,1 96-99,7
CS-DBC-C013 188 138 4,6 0,1-0,6 0,075-0,1 96-99,7


Carré de substrat métallisé en alumine
Numéro d'article Longueur (mm) Largeur (mm) Épaisseur (mm) Épaisseur de la feuille de cuivre (mm) Épaisseur du revêtement de cuivre (mm) Pureté (%)
CS-DBC-Z001 10 10 0,25 0,1-0,6 0,075-0,1 96-99,7
CS-DBC-Z002 15 15 0,25 0,1-0,6 0,075-0,1 96-99,7
CS-DBC-Z003 18 18 0,25 0,1-0,6 0,075-0,1 96-99,7
CS-DBC-Z004 25 25 0,38 0,1-0,6 0,075-0,1 96-99,7
CS-DBC-Z005 31,5 31,5 0,635 0,1-0,6 0,075-0,1 96-99,7
CS-DBC-Z006 33 33 0,76 0,1-0,6 0,075-0,1 96-99,7
CS-DBC-Z007 40 40 0,76 0,1-0,6 0,075-0,1 96-99,7
CS-DBC-Z008 60 60 1 0,1-0,6 0,075-0,1 96-99,7
CS-DBC-Z009 72 72 1 0,1-0,6 0,075-0,1 96-99.7
CS-DBC-Z010 100 100 3 0,1-0,6 0,075-0,1 96-99,7
CS-DBC-Z011 127 127 1 0,1-0,6 0,035 99,7
CS-DBC-Z012 138 138 5 0,1-0,6 0,075-0,1 96-99,7


Instructions d'utilisation


1. Les substrats en céramique d'alumine métallisée doivent éviter une exposition prolongée à des environnements à haute température et tout contact avec des solvants organiques pour éviter toute dégradation des performances.

2. Avant utilisation, inspectez la surface du substrat pour détecter toute rayure, fissure ou autre défaut et utilisez-le uniquement après avoir confirmé son intégrité.

3. Assurez-vous d'une connexion correcte du substrat en céramique d'alumine métallisée à la source d'alimentation et d'une mise à la terre correcte pour éviter les dommages électrostatiques au substrat.


Dédié à la fourniture de substrats en alumine métallisée performants et personnalisés selon vos besoins précis. Notre équipe dévouée garantit le respect scrupuleux de vos instructions, dans le but de dépasser les attentes des clients. De plus, nous offrons la flexibilité de tailles sur mesure pour répondre à vos besoins uniques.

Veuillez fournir les paramètres nécessaires, notamment le dessin des dimensions du substrat, le dessin de conception du PCB (si la gravure n'est pas requise), le matériau métallique, le nombre de couches et l'épaisseur.
