Roulement à billes en céramique SiC haute performance

Catégories
Produits chauds

Roulement en céramique SiC
Roulement à billes en céramique SiC haute performance Roulement à billes en céramique SiC haute performance

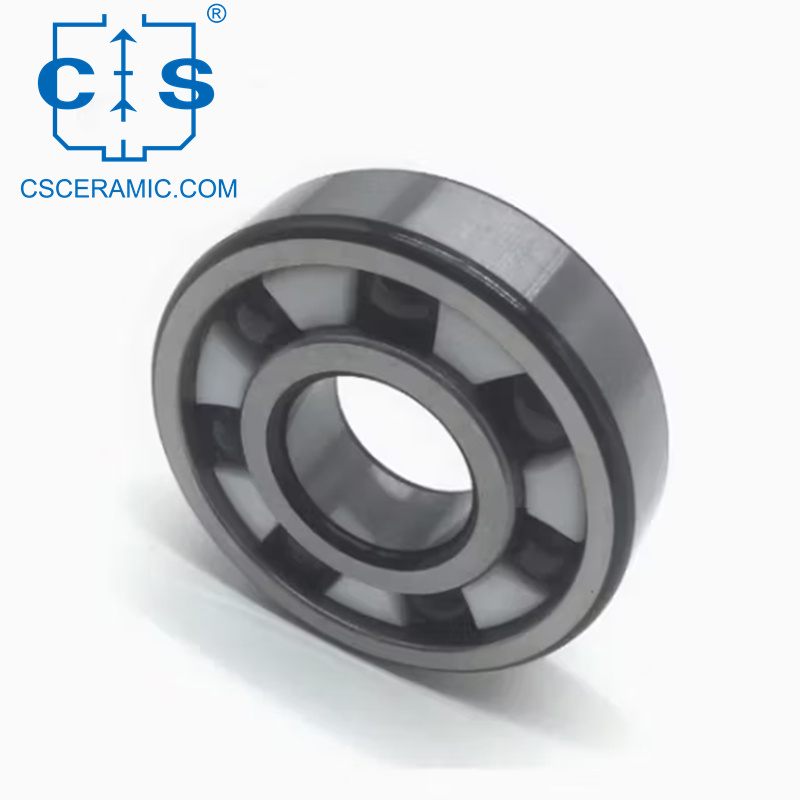

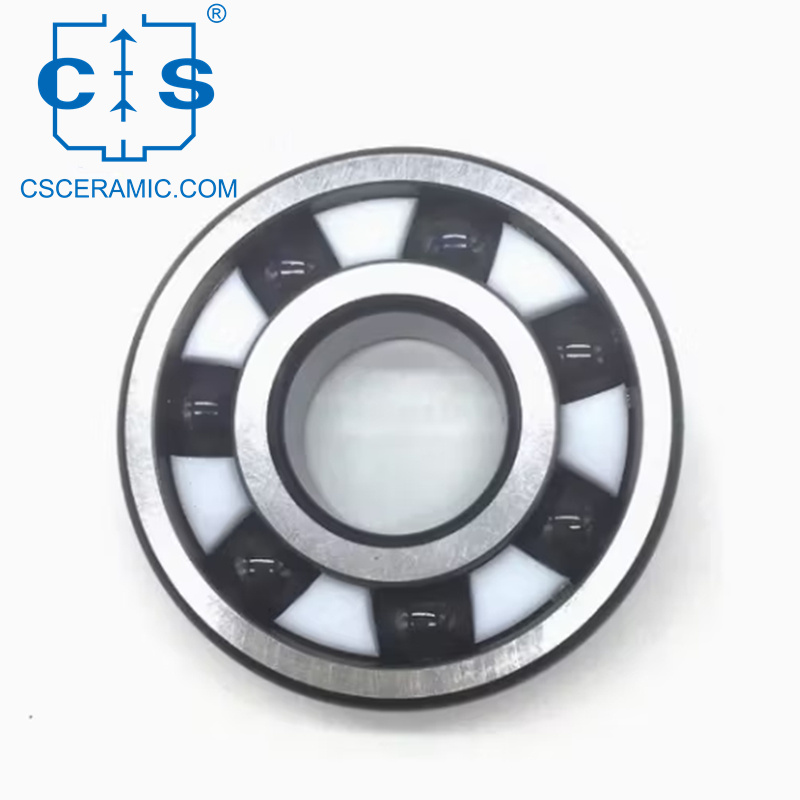

Roulement à billes en céramique SiC haute performance

Roulement SiC haute performance, dur et résistant à l'usure, léger, résistant à la chaleur et à la corrosion, idéal pour les applications difficiles et rapides.

  • numéro d\'article :

    CS-SIC-ZC684CE

  • Material : SiC

Contacter maintenant catalogue
  • la description

Propriétés du SiC Roulement à billes



  1. Vitesse limite élevée : Avec une densité de seulement 40 % de l'acier, les roulements SiC réduisent la force centrifuge pendant le fonctionnement, augmentant considérablement la vitesse limite.

  2. Haute précision : une dureté et un module d'Young plus élevés que l'acier réduisent la déformation mécanique sous charge, ce qui rend les roulements SiC adaptés aux applications de haute précision.

  3. Durée de vie prolongée : la légèreté et la faible force centrifuge réduisent la charge du chemin de roulement. Le faible coefficient de frottement et la faible élévation de température pendant le fonctionnement minimisent l'usure, prolongeant ainsi la durée de vie des roulements 5 fois supérieure à celle des roulements en acier.

  4. Large plage de températures : des performances stables à hautes et basses températures, avec une dilatation thermique minimale affectant le jeu des roulements, permettent une utilisation dans une plage de températures plus large.

  5. Autolubrifiant: Les propriétés autolubrifiantes de la céramique éliminent le besoin d'huile lubrifiante ou de graisse, adaptées aux environnements sous vide poussé et très propres.

  6. Résistance à la corrosion : résistant à la corrosion acide, alcaline et autre produit chimique, idéal pour les applications de l'industrie chimique.

  7. Non magnétique : un matériau non magnétique empêche l'adhérence de la matière magnétique ou des particules abrasives, réduisant ainsi l'usure abrasive.



Applications du SiC Roulement à billes


  • Industrie chimique : La résistance à la corrosion rend les roulements SiC idéaux pour les équipements de transport de liquides et de gaz, en particulier dans les environnements corrosifs.
  • Industrie électronique : le faible coefficient de frottement et la conception légère conviennent aux équipements d'usinage de précision et aux composants électroniques.
  • Industrie des machines: Une résistance élevée à la compression, une bonne ténacité et un faible coefficient de frottement rendent les roulements SiC adaptés aux moteurs à grande vitesse, aux pompes hydrauliques et aux machines-outils de précision.
  • Industrie aérospatiale : non magnétiques, une bonne isolation électrique, une résistance aux températures élevées et une rigidité élevée rendent les roulements SiC cruciaux dans les moteurs d'avion, les gyroscopes et les dispositifs de mesure inertielle.
  • Métallurgie et environnements à haute température : La résistance aux températures élevées et aux chocs thermiques rend les roulements SiC idéaux pour les équipements de production de métallurgie, de caoutchouc et de plastique.



Tableau des tailles des roulements à billes SiC

Veuillez fournir les exigences en matière de dessins et de paramètres pour la personnalisation.



Roulement à billes entièrement en céramique à gorge profonde en carbure de silicium
Numéro d'article d - Diamètre intérieur
(mm) 		D - Diamètre extérieur
(mm) 		B - Hauteur
(mm) 		r
(Minimum) 		Taille d'installation (mm)
da
(Minimum) 		da
(Maximum) 		Papa
(Maximum) 		ra
(Maximum)
CS-SIC-ZC684CE 4 9 2,5 0,1 4,8 / 8.2 0,1
CS-SIC-ZC694CE 4 11 4 0,15 5.2 / 9,8 0,15
CS-SIC-ZC604CE 4 12 4 0,2 5,6 / 10.4 0,2
CS-SIC-ZC624CE 4 13 5 0,2 5,6 / 11.4 0,2
CS-SIC-ZC634CE 4 16 5 0,3 6 / 14 0,3
CS-SIC-ZC685CE 5 11 3 0,15 6.2 / 9,8 0,15
CS-SIC-ZC695CE 5 13 4 0,2 6,6 / 11.4 0,2
CS-SIC-ZC605CE 5 14 5 0,2 6,6 / 12.4 0,2
CS-SIC-ZC625CE 5 16 5 0,3 7 / 14 0,3
CS-SIC-ZC635CE 5 19 6 0,3 7 / 17 0,3
CS-SIC-ZC686CE 6 13 3,5 0,15 7.2 / 11,8 0,15
CS-SIC-ZC696CE 7 15 5 0,2 7,6 / 13,4 0,2
CS-SIC-ZC606CE 8 17 6 0,3 8 / 15 0,3
CS-SIC-ZC626CE 9 19 6 0,3 8 / 17 0,3
CS-SIC-ZC636CE 10 22 7 0,3 8 / 20 0,3
CS-SIC-ZC687CE 7 14 3,5 0,15 8.2 / 12,8 0,15
CS-SIC-ZC697CE 7 17 5 0,3 9 / 15 0,3
CS-SIC-ZC607CE 7 19 6 0,3 9 / 17 0,3
CS-SIC-ZC627CE 7 22 7 0,3 9 / 20 0,3
CS-SIC-ZC637CE 7 26 9 0,3 9 / 24 0,3
CS-SIC-ZC688CE 8 16 4 0,2 9,6 / 14,4 0,2
CS-SIC-ZC698CE 8 19 6 0,3 10 / 17 0,3
CS-SIC-ZC608CE 8 22 7 0,3 10 / 20 0,3
CS-SIC-ZC628CE 8 24 8 0,3 10 / 22 0,3
CS-SIC-ZC638CE 8 28 9 0,3 10 / 26 0,3
CS-SIC-ZC689CE 9 17 4 0,2 10,6 / 15,4 0,2
CS-SIC-ZC699CE 9 20 6 0,3 11 / 18 0,3
CS-SIC-ZC609CE 9 24 7 0,3 11 / 22 0,3
CS-SIC-ZC629CE 9 26 8 0,3 11 / 24 0,3
CS-SIC-ZC639CE 9 30 10 0,6 13 / 26 0,6
CS-SIC-ZC6800CE 10 19 5 0,3 12 12 17 0,3
CS-SIC-ZC6900CE 10 22 6 0,3 12 12,5 20 0,3
CS-SIC-ZC6000CE 10 26 8 0,3 12 13 24 0,3
CS-SIC-ZC6200CE 10 30 9 0,6 14 16 26 0,6
CS-SIC-ZC6300CE 10 35 11 0,6 14 16,5 31 0,6
CS-SIC-ZC6801CE 12 21 5 0,3 14 14 19 0,3
CS-SIC-ZC6901CE 12 24 6 0,3 14 14,5 22 0,3
CS-SIC-ZC16001CE 12 28 7 0,3 14 / 26 0,3
CS-SIC-ZC6001CE 12 28 8 0,3 14 15,5 26 0,3
CS-SIC-ZC6201CE 12 32 10 0,6 16 17 28 0,6
CS-SIC-ZC6301CE 12 37 12 1 17 18 32 1
CS-SIC-ZC6802CE 15 24 5 0,3 17 17 22 0,3
CS-SIC-ZC6902CE 15 28 7 0,3 17 17 26 0,3
CS-SIC-ZC16002CE 15 32 8 0,3 17 / 30 0,3
CS-SIC-ZC6002CE 15 32 9 0,3 17 19 30 0,3
CS-SIC-ZC6202CE 15 35 11 0,6 19 20,5 31 0,3
CS-SIC-ZC6302CE 15 42 13 1 20 22,5 37 1
CS-SIC-ZC6803CE 17 26 5 0,3 19 19 24 0,3
CS-SIC-ZC6903CE 17 30 7 0,3 19 19,5 28 0,3
CS-SIC-ZC16003CE 17 35 8 0,3 19 / 33 0,3
CS-SIC-ZC6003CE 17 35 10 0,3 19 21,5 33 0,3
CS-SIC-ZC6203CE 17 40 12 0,6 21 23,5 36 0,6
CS-SIC-ZC6303CE 17 47 14 1 22 25,5 42 1
CS-SIC-ZC6403CE 17 62 17 1.1 23,5 / 55,5 1
CS-SIC-ZC6804CE 20 32 7 0,3 22 22,5 30 0,3
CS-SIC-ZC6904CE 20 37 9 0,3 22 24 35 0,3
CS-SIC-ZC16004CE 20 42 8 0,3 22 / 40 0,3
CS-SIC-ZC6004CE 20 42 12 0,6 24 25,5 38 0,6
CS-SIC-ZC6204CE 20 47 14 1 25 26,5 42 1
CS-SIC-ZC6304CE 20 52 15 1.1 26,5 28 45,5 1
CS-SIC-ZC6404CE 20 72 19 1.1 26,5 / 65,5 1
CS-SIC-ZC6805CE 25 37 7 0,3 27 27 35 0,3
CS-SIC-ZC6905CE 25 42 9 0,3 27 28,5 40 0,3
CS-SIC-ZC16005CE 25 47 8 0,3 27 / 45 0,3
CS-SIC-ZC6005CE 25 47 12 0,6 29 30 43 0,6
CS-SIC-ZC6205CE 25 52 15 1 30 32 47 1
CS-SIC-ZC6305CE 25 62 17 1.1 31,5 36 55,5 1
CS-SIC-ZC6405CE 25 80 21 1,5 33 / 72 1,5
CS-SIC-ZC6806CE 30 42 7 0,3 32 32 50 1
CS-SIC-ZC6906CE 30 47 9 0,3 32 34 57 1
CS-SIC-ZC16006CE 30 55 9 0,3 32 42,5 65,5 1
CS-SIC-ZC6006CE 30 55 13 1 35 36,5 53 1
CS-SIC-ZC6206CE 30 62 16 1 35 38,5 60 1
CS-SIC-ZC6306CE 30 72 19 1.1 36,5 42,5 68,5 1
CS-SIC-ZC6406CE 30 90 23 1,5 54 / 82 2
CS-SIC-ZC6807CE 35 47 7 0,3 37 37 45 0,3
CS-SIC-ZC6907CE 35 55 10 0,6 39 39 51 0,6
CS-SIC-ZC16007CE 35 62 9 0,3 37 / 60 0,3
CS-SIC-ZC6007CE 35 62 14 1 40 41,5 57 1
CS-SIC-ZC6207CE 35 72 17 1.1 41,5 44,5 65,5 1
CS-SIC-ZC6307CE 35 80 21 1,5 43 47 72 1,5
CS-SIC-ZC6407CE 35 100 25 1,5 43 / 92 1,5
CS-SIC-ZC6808CE 40 52 7 0,3 42 42 50 0,3
CS-SIC-ZC6908CE 40 62 12 0,6 44 46 58 0,6
CS-SIC-ZC16008CE 40 68 9 0,3 42 / 66 0,3
CS-SIC-ZC6008CE 40 68 15 1 45 47,5 63 1
CS-SIC-ZC6208CE 40 80 18 1.1 46,5 50,5 73,5 1
CS-SIC-ZC6308CE 40 90 23 1,5 48 53 80 1,5
CS-SIC-ZC6408CE 40 110 27 2 49 / 101 2
CS-SIC-ZC6809CE 45 58 7 0,3 47 47,5 56 0,3
CS-SIC-ZC6909CE 45 68 12 0,6 49 50 64 0,6
CS-SIC-ZC16009CE 45 75 10 0,6 49 / 71 0,6
CS-SIC-ZC6009CE 45 75 16 1 50 53,5 70 1
CS-SIC-ZC6209CE 45 85 19 1.1 51,5 55,5 78,5 1
CS-SIC-ZC6309CE 45 100 25 1,5 53 61,5 92 1,5
CS-SIC-ZC6409CE 45 120 29 2 54 / 111 2
CS-SIC-ZC6810CE 50 65 7 0,3 52 52,5 63 0,3
CS-SIC-ZC6910CE 50 72 12 0,6 54 55 68 0,6
CS-SIC-ZC16010CE 50 80 10 0,6 54 / 76 0,6
CS-SIC-ZC6010CE 50 80 16 1 55 58,5 75 1
CS-SIC-ZC6210CE 50 90 20 1.1 56,5 60 83,2 1
CS-SIC-ZC6310CE 50 110 27 2 59 68 101 2
CS-SIC-ZC6410CE 50 130 31 2.1 61 / 119 2
CS-SIC-ZC6811CE 55 72 9 0,3 57 59 70 0,3
CS-SIC-ZC6911CE 55 80 13 1 60 61,5 75 1
CS-SIC-ZC16011CE 55 90 11 0,6 59 / 86 0,6
CS-SIC-ZC6011CE 55 90 18 1.1 61,5 64 83,5 1
CS-SIC-ZC6211CE 55 100 21 1,5 63 66,5 92 1,5
CS-SIC-ZC6311CE 55 120 29 2 64 72,5 111 2
CS-SIC-ZC6411CE 55 140 33 2.1 66 / 129 2
CS-SIC-ZC6812CE 60 78 10 0,3 62 64 76 0,3
CS-SIC-ZC6912CE 60 85 13 1 65 66 80 1
CS-SIC-ZC16012CE 60 95 11 0,6 64 / 91 0,6
CS-SIC-ZC6012CE 60 95 18 1.1 66,5 69 88,5 1
CS-SIC-ZC6212CE 60 110 22 1,5 68 74,5 102 1,5
CS-SIC-ZC6312CE 60 130 31 2.1 71 79 119 2
CS-SIC-ZC6412CE 60 150 35 2.1 71 139 2
CS-SIC-ZC6813CE 65 85 10 0,6 69 69 81 0,6
CS-SIC-ZC6913CE 65 90 13 1 70 71,5 85 1
CS-SIC-ZC16013CE 65 100 11 0,6 69 / 96 0,6
CS-SIC-ZC6013CE 65 100 18 1.1 71,5 73 93,5 1
CS-SIC-ZC6213CE 65 120 23 1,5 73 80 112 1,5
CS-SIC-ZC6313CE 65 140 33 2.1 76 85,5 129 2
CS-SIC-ZC6814CE 70 90 10 0,6 74 74,5 86 0,6
CS-SIC-ZC6914CE 70 100 16 1 75 77,5 95 1
CS-SIC-ZC16014CE 70 110 13 0,6 74 / 106 0,6
CS-SIC-ZC6014CE 70 110 20 1.1 76,5 80,5 103,5 1
CS-SIC-ZC6214CE 70 125 24 1,5 78 84 117 1,5
CS-SIC-ZC6314CE 70 150 35 2.1 81 92 139 2
CS-SIC-ZC6815CE 75 95 10 0,6 79 79,5 91 0,6
CS-SIC-ZC6915CE 75 105 16 1 80 82 100 1
CS-SIC-ZC16015CE 75 115 13 0,6 79 / 111 0,6
CS-SIC-ZC6015CE 75 115 20 1.1 81,5 85,5 108,5 1
CS-SIC-ZC6215CE 75 130 25 1,5 83 90 122 1,5
CS-SIC-ZC6816CE 80 100 10 0,6 84 84,5 96 0,6
CS-SIC-ZC6916CE 80 110 16 1 85 87,5 105 1
CS-SIC-ZC16016CE 80 125 14 0,6 84 / 121 0,6
CS-SIC-ZC6016CE 80 125 22 1.1 86,5 91 118,5 1
CS-SIC-ZC6216CE 80 140 26 2 89 95,5 131 2
CS-SIC-ZC6817CE 85 110 13 1 90 90,5 105 1
CS-SIC-ZC6917CE 85 120 18 1.1 91,5 94,5 113,5 1
CS-SIC-ZC16017CE 85 130 14 0,6 89 / 126 0,6
CS-SIC-ZC6017CE 85 130 22 1.1 91,5 96 123,5 1
CS-SIC-ZC6217CE 85 150 28 2 94 102 141 2
CS-SIC-ZC6818CE 90 115 13 1 95 95,5 110 1
CS-SIC-ZC6918CE 90 125 18 1.1 96,5 98,5 118,5 1
CS-SIC-ZC16018CE 90 140 16 1 95 / 135 1
CS-SIC-ZC6018CE 90 140 24 1,5 98 103 132 1,5
CS-SIC-ZC6819CE 95 120 13 1 100 102 115 1
CS-SIC-ZC6919CE 95 130 18 1.1 101,5 104 123,5 1
CS-SIC-ZC16019CE 95 145 16 1 100 / 140 1
CS-SIC-ZC6019CE 95 145 24 1,5 103 109 137 1,5
CS-SIC-ZC6820CE 100 125 13 1 105 106 120 1
CS-SIC-ZC6920CE 100 140 20 1.1 106,5 111 133,5 1
CS-SIC-ZC16020CE 100 150 16 1 105 / 145 1
CS-SIC-ZC6020CE 100 150 24 1.5 108 113 142 1,5
CS-SIC-ZC6821CE 105 130 13 1 110 111 125 1
CS-SIC-ZC6921CE 105 145 20 1.1 111,5 116 138,5 1
CS-SIC-ZC6822CE 110 140 16 1 115 117 135 1
CS-SIC-ZC6922CE / 150 20 1.1 116,5 121 143,5 1
CS-SIC-ZC6824CE 120 150 16 1 125 127 145 1
CS-SIC-ZC6924 120 165 22 1.1 / / / /
CS-SIC-ZC16024 120 180 19 1 / / / /
CS-SIC-ZC6024 120 180 28 2 / / / /
CS-SIC-ZC6224 120 215 40 2.1 / / / /
CS-SIC-ZC6324 120 260 55 3 / / / /
CS-SIC-ZC6826 130 165 18 1.1 / / / /
CS-SIC-ZC6926 130 180 24 1,5 / / / /
CS-SIC-ZC16026 130 200 22 1.1 / / / /
CS-SIC-ZC6026 130 200 33 2 / / / /
CS-SIC-ZC6226 130 230 40 3 / / / /
CS-SIC-ZC6326 130 280 58 4 / / / /
CS-SIC-ZC6828 140 175 18 1.1 / / / /
CS-SIC-ZC6928 140 190 24 1,5 / / / /
CS-SIC-ZC16028 140 210 22 1.1 / / / /
CS-SIC-ZC6028 140 210 33 2 / / / /
CS-SIC-ZC6228 140 250 42 3 / / / /
CS-SIC-ZC6328 140 300 62 4 / / / /
CS-SIC-ZC6830 150 190 20 1.1 / / / /
CS-SIC-ZC6930 150 210 28 2 / / / /
CS-SIC-ZC16030 150 225 24 1.1 / / / /
CS-SIC-ZC6030 150 225 35 2.1 / / / /
CS-SIC-ZC6230 150 270 45 3 / / / /
CS-SIC-ZC6330 150 320 65 4 / / / /
CS-SIC-ZC60/22 22 44 12 0,6 / / / /
CS-SIC-ZC62/22 22 50 14 1 / / / /
CS-SIC-ZC63/22 22 56 16 1.1 / / / /
CS-SIC-ZC60/28 28 52 12 0,6 / / / /
CS-SIC-ZC62/28 28 58 16 1 / / / /
CS-SIC-ZC63/28 28 68 18 1.1 / / / /
CS-SIC-ZC60/32 33 58 13 1 / / / /
CS-SIC-ZC62/32 33 65 17 1 / / / /
CS-SIC-ZC63/32 33 75 20 1.1 / / / /
CS-SIC-ZC603CE 3 9 3 / / / / /
CS-SIC-ZC606CE 6 17 6 / / / / /
CS-SIC-ZCMR117 7 11 3 / / / / /
CS-SIC-ZCMR128 8 12 3,5 / / / / /
CS-SIC-ZCMR85 5 8 2,5 / / / / /
CS-SIC-ZCMR63-1 3 6 2,5 / / / / /
CS-SIC-ZCMR85-1 5 8 2 / / / / /
CS-SIC-ZCMR148 8 14 4 / / / / /
CS-SIC-ZCMR84 4 8 2 / / / / /
CS-SIC-ZCMR126 6 12 4 / / / / /
CS-SIC-ZCMR74-1 4 7 2 / / / / /
CS-SIC-ZCMR84-1 4 8 3 / / / / /
CS-SIC-ZCMR74 4 7 2,5 / / / / /
CS-SIC-ZCMR148 8 14 3,5 / / / / /
CS-SIC-ZCMR63 3 6 2 / / / / /
CS-SIC-ZCMR103 3 10 4 / / / / /
CS-SIC-ZCMR104 4 10 4 / / / / /
CS-SIC-ZCMR105 5 10 3 / / / / /
CS-SIC-ZCMR105-1 5 10 4 / / / / /
CS-SIC-ZCMR106 6 10 2,5 / / / / /
CS-SIC-ZCMR106-1 6 10 3 / / / / /
CS-SIC-ZCMR115 5 11 4 / / / / /
CS-SIC-ZCMR52 2 5 2,5 / / / / /
CS-SIC-ZCMR62 2 6 2,5 / / / / /
CS-SIC-ZCMR94 4 9 3 / / / / /
CS-SIC-ZCMR95 5 9 3 / / / / /
CS-SIC-ZCR188 6,35 12,7 4,763 / / / / /
CS-SIC-ZCR6 9,525 22,225 5,556 / / / / /
Tags : Roulement en céramique SiC Roulements à billes en carbure de silicium Roulements entièrement en céramique Roulements en céramique haute température Roulements en céramique haute performance
demander un devis gratuit

Si vous avez des questions ou des suggestions, s'il vous plaît laissez-nous un message,

Produits connexes
demander un devis gratuit

Si vous avez des questions ou des suggestions, s'il vous plaît laissez-nous un message,

  • CS PINTEREST
  • CS LINKEDIN
  • CS YOUTUBE
  • CS Facebook
entrer en contact
souscrire

S'il vous plaît lisez la suite, rester posté, vous abonner, et nous vous invitons à nous dire ce que vous pensez.

Droit d\'auteur © 2000-2025 CS Ceramic Co.,Ltd.Tous droits réservés.



l\'équipe professionnelle au service !

discuter maintenant

chat en direct

    laissez un message et nous vous répondrons par e-mail. Les heures normales de discussion en direct sont du lundi au vendredi de 9h à 15h (est)
